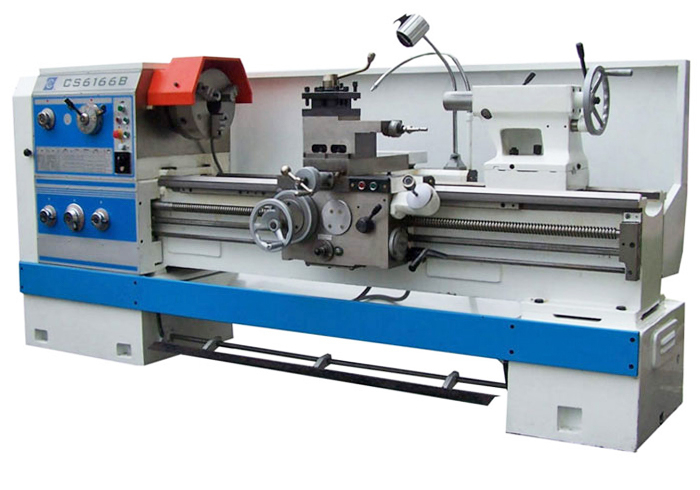

Токарный станок CS6166B/1500
(голосов 763)
Артикул: dmtCDS6266B1500
Станки предназначены для выполнения разнообразных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания. На выбор пользователя подача может быть осуществлена в дюймовой или метрической системе измерения. Станки оснащены ручным и ножным тормозом. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки. Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Отличительные особенности данного станка:
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали, установленный на три пары точных подшипников;
- Закалённые и шлифованные косозубые зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Минимальная скорость вращения шпинделя в серии В - 9 Об/мин;
- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания, галогеновый светильник;
- Тормоз шпинделя;
- Цельнолитая тумба-подставка под станок;
- Высокое качество.
Технические характеристики
| Параметры | Ед. изм. | Cs6166b/cs6266b |
|---|---|---|
| Мах диаметр обработки над станиной | мм | Ø660 |
| Мах диаметр обработки над суппортом | мм | Ø420 |
| Мах диаметр обработки над выемкой в станине | мм | Ø870 |
| Эффективная длина выемки | мм | 240 |
| Мах длина обрабатываемой заготовки | мм | 1500 |
| Шпиндель со сквозным осевым отверстием | мм | Ø82 |
| Диаметр и конус отверстия в шпинделе | Ø90 1:20 | |
| Передний конец шпинделя | ISO 702/II №8 короткого кулачково-зажимного типа | |
| Скорость вращения шпинделя | Об/мин | 24 ступени, 9-1600 |
| Мах крутящий момент шпинделя | Нм | 1200 |
| Количество и диапазон продольных подач | ||
| Стандартные | мм/об | 0.063-2.52, 65 |
| Уменьшенные | мм/об | 0.028-0.056, 13 |
| Увеличенные | мм/об | 2.86-6.43, 15 |
| Количество и диапазон поперечных подач | ||
| Стандартные | мм/об | 0.027-1.07, 65 |
| Уменьшенные | мм/об | 0.012-0.026, 13 |
| Увеличенные | мм/об | 1.21-2.73, 15 |
| Количество и диапазон нарезания резьбы | ||
| Метрическая резьба | 0.5-224 48 | |
| Дюймовая резьба | 72-1/8 tpi 46 | |
| Модульная резьба | 0.5-112 42 | |
| Питчевая резьба | 56-1/4 DP 45 | |
| Продольное ускоренное перемещение | Об/мин | 4.5 |
| Поперечное ускоренное перемещение | м/мин | 1.9 |
| Шаг резьбы ходового винта | мм | 12 |
| Высота шпинделя к опорной плоскости резца | мм | 28 |
| Сечение резца | мм | 25х25 |
| Угол поворота плиты | ° | ±90 |
| Мах ход резцовой салазки | мм | 145 |
| Мах ход поперечной каретки | мм | 310 |
| Наибольшее допустимое усилие резания | Н | 12000 |
| Наибольшая допустимая сила подачи | Н | 3500 |
| Диаметр пиноли задней бабки | мм | Ø75 |
| Конус пиноли задней бабки | МТ№5 | |
| Мах ход пиноли задней бабки | мм | 150 |
| Поперечное перемещение задней бабки | мм | ±15 |
| Тип главного двигателя, мощность и скорость | Y132M, 7.5 кВт 1450 об/мин (50 Гц) | |
| Тип двигателя быстрого хода, мощность и скорость | 2AOS, 5632, 250 Вт, 1360 об/мин (50 Гц) | |
| Тип насоса для охлаждающей жидкости, мощность и поток | л/мин | 50 |
| Клиновые ремни | В2337 4 шт | |
| Мощность главного двигателя | кВт | 7.5 |
| Мощность двигателя ускоренных перемещений по осям | Вт | 250 |
| Мощность насоса охлаждения | Вт | 60 |
| Вес | ||
| 1500 | кг | 2400 |
| Габариты (дхшхв) | ||
| 1500 | мм | 3132х975х1350 |
- 3-х кулачковый патрон Ø315 мм;
- Планшайба;
- Подвижный люнет;
- Неподвижный люнет;
- Упорный задний центр МТ5;
- Центральный переходной конус МТ№ 6/5;
- Система подачи СОЖ в зону резания;
- Регулируемый позиционный упор по оси Z;
- Галогеновый станочный светильник;
- 4-х позиционный резцедержатель;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Ножной тормоз шпинделя;
- Шприц для смазки;
- Приводные ремни;
- Руководство по эксплуатации.
- Комплект прямых кулачков для 3-х кулачкового патрона Ø315 мм;
- Комплект обратных кулачков для 3-х кулачкового патрона Ø315 мм;
- 4-х кулачковый патрон Ø500 мм;
- Неподвижный люнет большого размера;
- Виброопора ОВ-31М.
