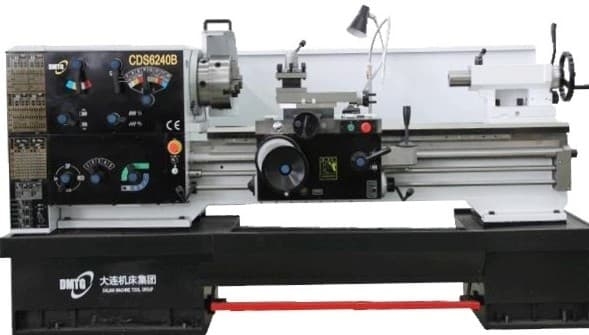

Токарный станок Dmtg CDS6240B/3000
(голосов 763)
Артикул: dmtCDS6240B3000
Промышленное оборудование от Stanko-Market.ru
Токарный станок dmtg cds6240b/3000
Токарный станок Dmtg CDS6240B/3000 - это надежное и многофункциональное оборудование, которое отлично подойдет для различных производственных задач. Благодаря высоким технологиям и качественным материалам, этот станок обеспечит высокую производительность и точность обработки.
Преимущества токарного станка Dmtg CDS6240B/3000:
- Мощный двигатель для обработки различных материалов
- Длина станины 3000 мм для обработки крупных деталей
- Высокая точность и стабильность работы
- Простота в использовании и обслуживании
Особенности токарного станка Dmtg CDS6240B/3000:
- Возможность обработки различных материалов: металл, пластик, дерево
- Различные режимы работы для разных типов деталей
- Многофункциональное управление для оптимальной настройки
Назначение токарного станка Dmtg CDS6240B/3000:
Этот станок отлично подойдет для производства запчастей, инструментов, деталей для механизмов, а также для ремонта и обслуживания оборудования.
Сферы применения токарного станка Dmtg CDS6240B/3000:
- Машиностроение и металлообработка
- Производство автозапчастей
- Ремонт и сервисное обслуживание
Приобретите токарный станок Dmtg CDS6240B/3000 от Stanko-Market.ru и улучшите производственные процессы в вашей компании! Доверьтесь высокому качеству и надежности оборудования, которое поможет вам достичь новых высот в бизнесе.
Токарный станок Dmtg CDS6240B/3000 для мелко и среднесерийного производства в различных отраслях промышленности. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Особенности dmtg cds6240b/3000
- Мощный, точный и высокопроизводительный токарный станок для мелко и среднесерийного производства в различных отраслях промышленности.
- Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
- Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
- Большие возможности по обработке: проходное отверстие шпинделя Ø82 мм (опция: 105 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 300 кг
- Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 7,5 кВт (опция: 11 кВт).
- Дисковая электромагнитная муфта передает вращение на шпиндель и осуществляет реверс.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
- Быстродействующий электромагнитный тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
- Современный аналог советских станков 16К20, 1К62, 1А62, 1К62Д.
Технические характеристики dmtg cds6240b/3000
| Характеристика | Значение |
|---|---|
| Электропитание | |
| Мощность двигателя шпинделя | 7,5 кВт (опция: 11 кВт) |
| Станочные данные | |
| Диаметр обработки над станиной | 400 мм |
| Диаметр обработки над суппортом | 220 мм |
| Диаметр обработки в выемке станины | 700 мм |
| Длина выемки станины | 280 мм |
| Межцентровое расстояние | 3000 мм |
| Ширина станины | 394 мм |
| Максимальный вес обрабатываемой заготовки | 300 кг |
| Шпиндель | |
| Число оборотов шпинделя | 26 - 2000 об/мин |
| Количество скоростей шпинделя | 16 |
| Проходное отверстие шпинделя | 82 мм (опция: 105 мм) |
| Фланец шпинделя | Camlock D8 (DIN 55029, ISO 702/II) |
| Внутренний конус шпинделя | метрический 90 мм (1:20) |
| Крутящий момент шпинделя | 2370 Нм |
| Подачи и резьбы | |
| Продольная подача (45 подач) | 0,044 - 1,48 мм/об |
| Поперечная подача (45 подач) | 0,022 - 0,74 мм/об |
| Быстрый ход в продольном направлении | 4200 мм/мин |
| Быстрый ход в поперечном направлении | 2100 мм/мин |
| Пределы шага нарезаемых метрических резьб (73 шага) | 0,35 - 80 мм |
| Пределы шага нарезаемых дюймовых резьб (47 шагов) | 80 - 7/16 ниток/дюйм |
| Пределы шага нарезаемых модульных резьб (45 шагов) | модуль 0,2 - 40 |
| Пределы шага нарезаемых питчевых резьб (47 шагов) | 160 - 7/8 DP |
| Диаметр / шаг продольного ходового винта | 40 / 12 мм |
| Резцедержатель | |
| Размер державки резца | 25 х 25 мм |
| Угол поворота верхней каретки суппорта | ± 45° |
| Ход верхней каретки суппорта | 130 мм |
| Ход поперечной каретки суппорта | 348 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК5 |
| Диаметр пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 150 мм |
| Поперечное перемещение задней бабки | ± 15 мм |
| Габаритные размеры | |
| Длина | 4930 мм |
| Ширина х высота | 1230 х 2665 мм |
| Масса станка | 3070 кг |
Комплект поставки dmtg cds6240b/3000
- станок Dmtg CDS6240B/3000
- 3-кулачковый токарный патрон Ø250 мм
- Люнет подвижный Ø20-80 мм (кроме РМЦ 750 мм)
- Люнет неподвижный Ø30-160 мм (кроме РМЦ 750 мм)
- Резьбоуказатель.
- Система подачи СОЖ.
- Станочный светильник.
- Упорный центр Морзе 5.
- Защитное ограждение.
- Защитный кожух токарного патрона.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
Дополнительная оснастка
- Привод шпинделя 11 кВт
- Устройство цифровой индикации с оптическими линейками на две оси
- 4-кулачковый токарный патрон Ø315 мм
- Планшайба Ø380 мм
- Конусная линейка
- Люнет подвижный Ø76-216 мм
- Люнет неподвижный Ø152-304 мм
- Быстросменный картриджный резцедержатель
- Вращающийся упорный центр Морзе 5
- Комплект анкерных болтов
- Комплект клиновых башмаков
