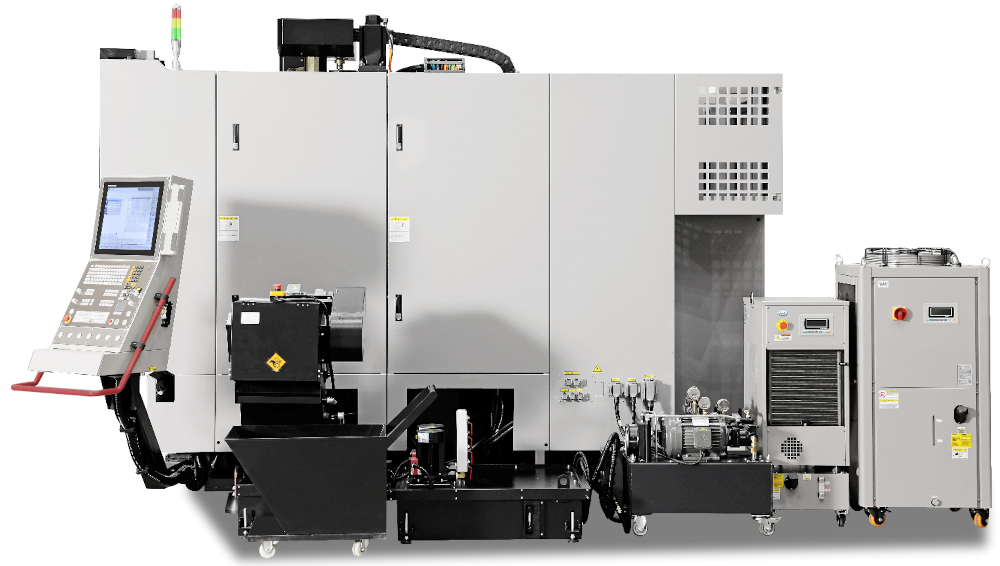

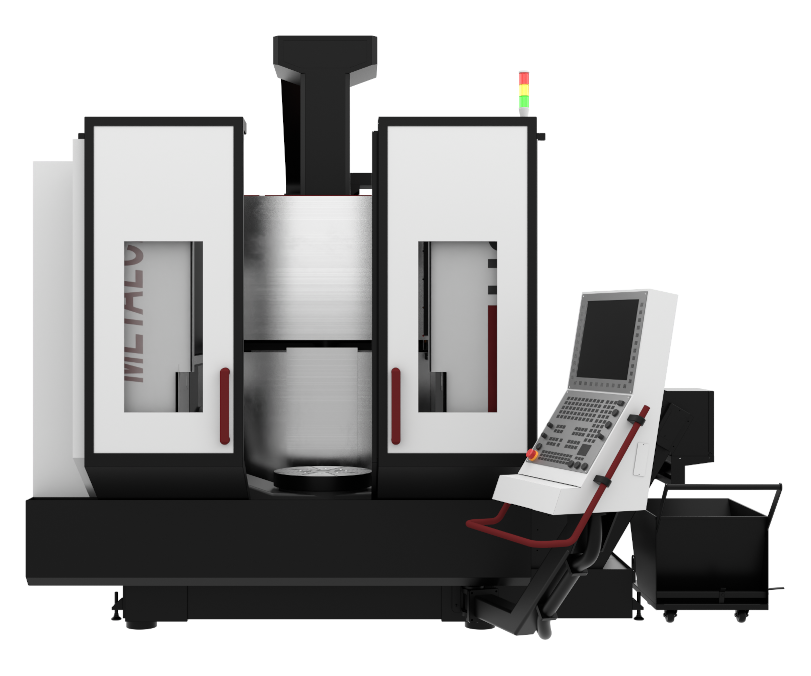

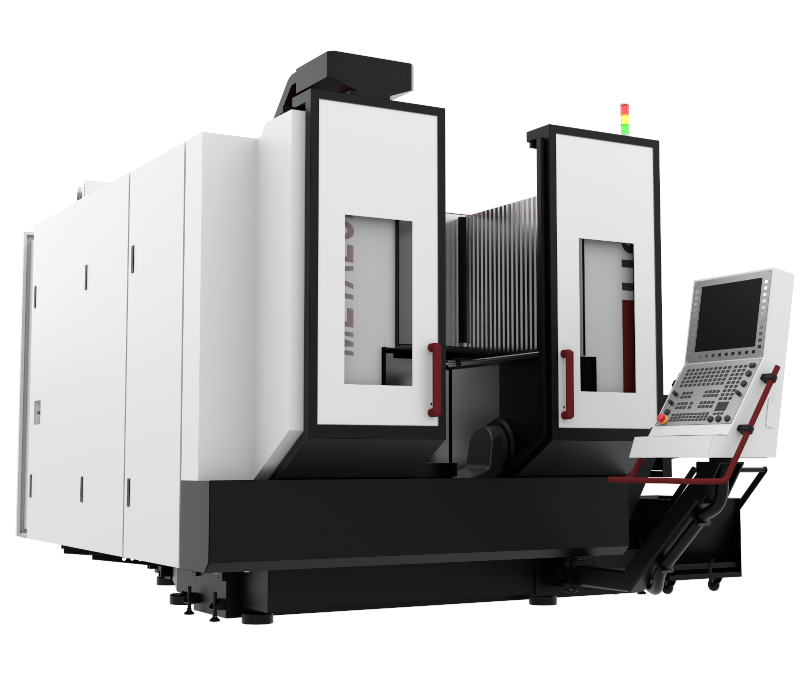

5-ти координатный фрезерный обрабатывающий центр MetalCraft U60 с ЧПУ SINUMERIK ONE
(голосов 763)
Артикул: U60.S.24.20.48
Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U60, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей.
Особенности metalcraft u60 с чпу sinumerik one
- Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
- Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
- В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.Модель U60 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
- Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
- Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
Технические характеристики metalcraft u60 с чпу sinumerik one
| Характеристика | Значение |
|---|---|
| Модель станка | U60 |
| Бренд | MetalCraft |
| Система чпу | SINUMERIK ONE |
| Количество осей | 5 |
| Потребляемая мощность, квт | 35 |
| Ход по оси x / y / z, мм | 600 / 910 / 450 |
| Ход по оси a / c, ° | ±120° / 360° |
| Ускоренная подача по оси x / y / z, м/мин | 40 / 40 / 40 |
| Крутящий момент, нм | 57.3 |
| Расстояние от шпинделя до поверхности стола, мм | 150 - 570 |
| Точность позиционирования по осям x / y / z, мм | ±0.008 / ±0.008 / ±0.007 |
| Точность позиционирования по осям a / c, сек | 8" / 8" |
| Повторяемость по осям x / y / z, мм | ±0.005 / ±0.005 / ±0.004 |
| Повторяемость по осям a / c, сек | 5" / 5" |
| Размеры рабочего стола, мм | Ø500 |
| Макс. вес заготовки, кг | 300 |
| Мощность двигателя шпинделя, квт | 24 |
| Конус шпинделя | HSK-A63 |
| Макс. скорость вращения шпинделя, об/мин | 20000 |
| Количество инструментов | 48 |
| Макс. диаметр инструмента, мм | Ø80 / Ø120 |
| Макс. вес инструмента, кг | 8 |
| Время смены инструмента, сек | 5 |
| Габаритные размеры станка (д x ш x в), мм | 5100 x 4200 x 3100 (c конвейером) |
| Масса станка, кг | 13000 |
Комплект поставки metalcraft u60 с чпу sinumerik one
| № п/п | Наименование | Примечание | Количество |
| Стандартная комплектация | |||
| 1 | Система ЧПУ | SINUMERIK ONE | 1 комп. |
| 2 | Двигатель шпинделя | 24 кВт | 1 шт. |
| 3 | Шпиндель | HSK-A63 | 1 шт. |
| 4 | Электро-шпиндель (мотор-шпиндель) | 20000 об/мин | 1 шт. |
| 5 | Водяное охлаждение шпинделя | Включено в стоимость | 1 шт. |
| 6 | Рабочий стол | Ø500 мм | 1 шт. |
| 7 | Система обдува детали (при обработке без СОЖ) | Включено в стоимость | 1 комп. |
| 8 | Система автоматической смены инструмента | 48 позиций | 1 комп. |
| 9 | Линейные направляющие по осям X / Y / Z роликового типа | HEIDENHAIN | 1 комп. |

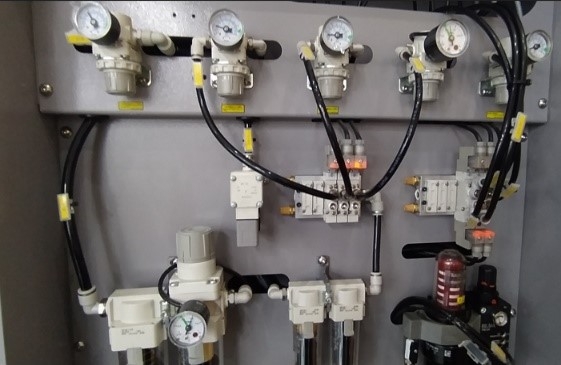

| 10 | Компоненты пневматической системы | SMC (Япония) | 1 комп. |
| 11 | Пистолет для подачи СОЖ | Включено в стоимость | 1 шт. |
| 12 | Пневматический пистолет | Включено в стоимость | 1 шт. |

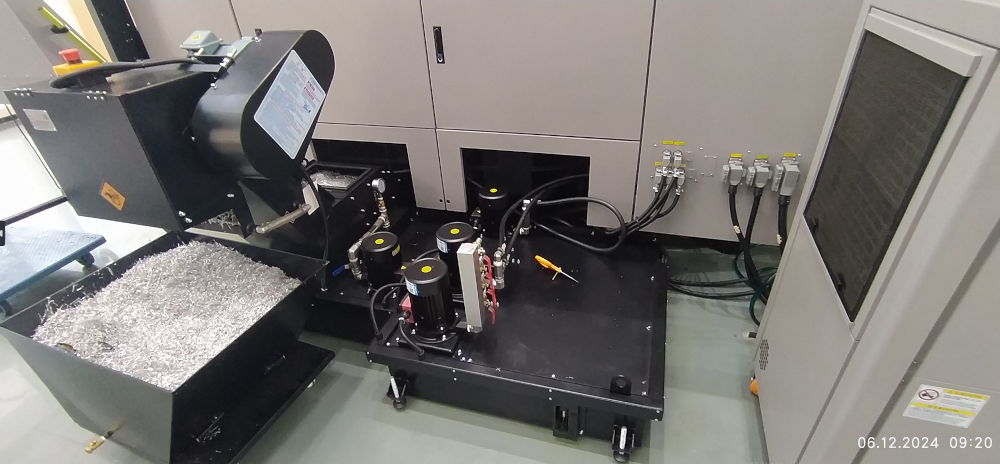

| 13 | Стружечный конвейер | Включено в стоимость | 1 комп. |
| 14 | Кондиционер электрошкафа | Tongfei | 1 шт. |
| 15 | Трансформатор | 380В / 50 Гц / 3 фазы | 1 шт. |
| 16 | Светодиодное рабочее освещение | Включено в стоимость | 1 шт. |
| 17 | Система автоматической смазки | Liubian | 1 комп. |
| 18 | Индикатор состояния станка, 3-хцветный | Включено в стоимость | 1 комп. |
| 19 | Монтажный комплект | Включено в стоимость | 1 комп. |
| 20 | Датчик измерения инструмента Renishaw TS27R | MARPOSS | 1 шт. |
| 21 | Датчик измерения заготовки Renishaw OMP40 | Renishaw (Великобритания) | 1 шт. |
| 22 | Пакет коррекции центра по пяти осям | Renishaw (включая 3D-датчики) | 1 шт. |
| Дополнительные опции | |||
| 23 | Система предотвращения столкновений по пяти осям | - | - |
| 24 | Инструментальный магазин на 60 поз. с конусом хвостовика инструмента HSKA63-60T | - | - |
| 25 | Лазерный датчик привязки инструмента | Hexagon или Blum | - |
| 26 | Автоматические потолочные компоненты (крыша) кабинетной защиты | - | - |
| 27 | Система удаления масляного тумана (коллектор) | - | - |
| 28 | СОЖ высокого давления через электро-шпиндель на 30\50\70 бар | - | - |
| 29 | Защитная блокировка дверей | - | - |
| 30 | Автоматическая дверь | - | - |
| 31 | Система очистки СОЖ с ленточным бумажным фильтром | - | - |
