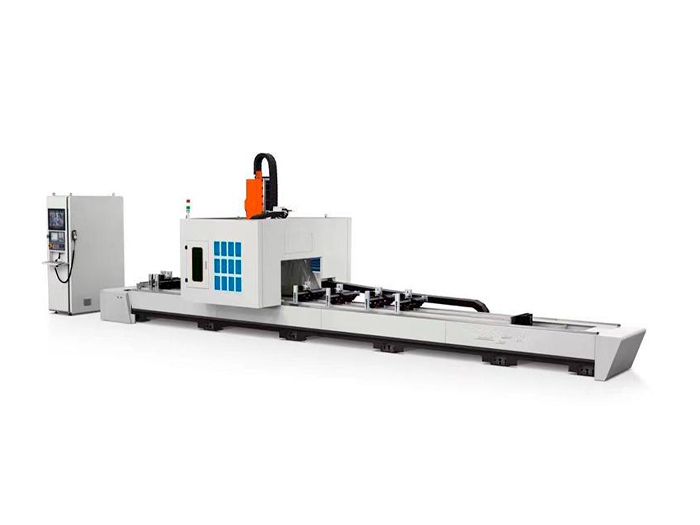

4-осевой портальный обрабатывающий центр LM4-CNC-7000 с ЧПУ для обработки алюминиевого профиля
Артикул: mos4-osevoy-portalnyy-obrabatyvayushchiy-tsentr-mingmei-lm4-cnc-7000
Особенности

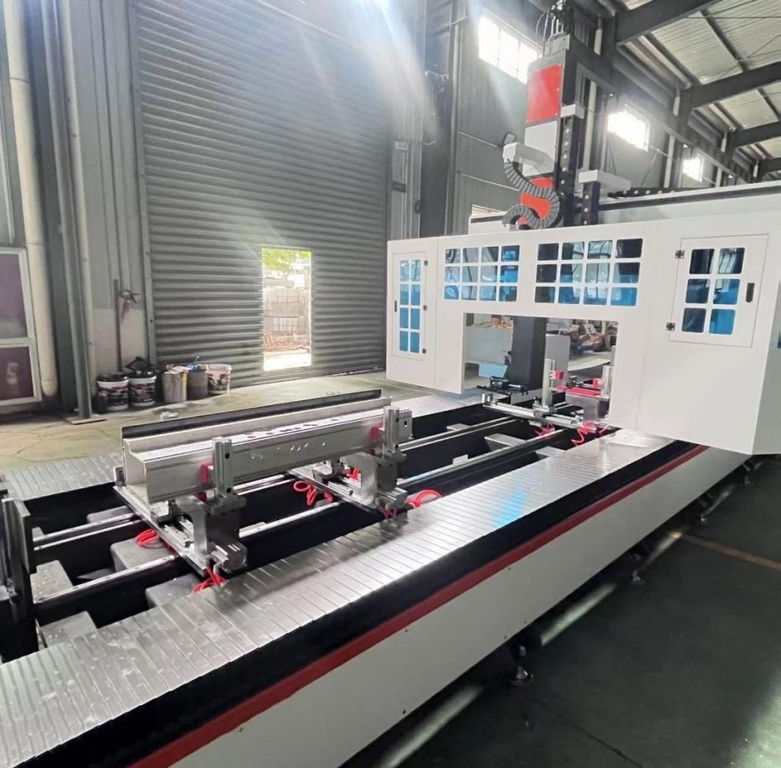

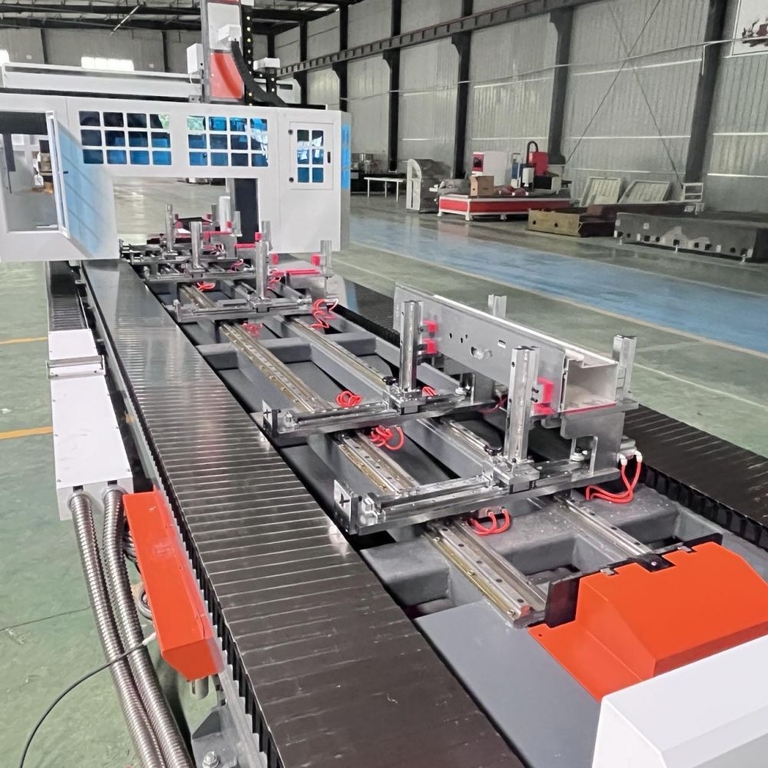

• Портальный 4-осевой обрабатывающий центр с ЧПУ CNC-7000 можно использовать для обработки различных металлов, включая алюминий, композитных и медных профилей и других легких металлов. Оснащен системой зажимов, которая обеспечивает обработку профилей с многосторонним сверлением, нарезанием резьбы, снятием фаски, фрезерованием, а также созданием пазов и фасонных отверстий;
• Возможность выполнения сверления, нарезания резьбы, фрезерования и снятия фаски с разных сторон профиля значительно повышает эффективность и точность обработки;
• Портальная конструкция гарантирует высокую устойчивость и точность работы даже при обработке крупных и сложных деталей. Возможность обработки как стандартных, так и сложных профилей делает этот станок универсальным решением для многих типов производств;
• Четыре оси позволяют выполнять сложные операции с максимальной точностью, что особенно важно для деталей с высокими требованиями к качеству;

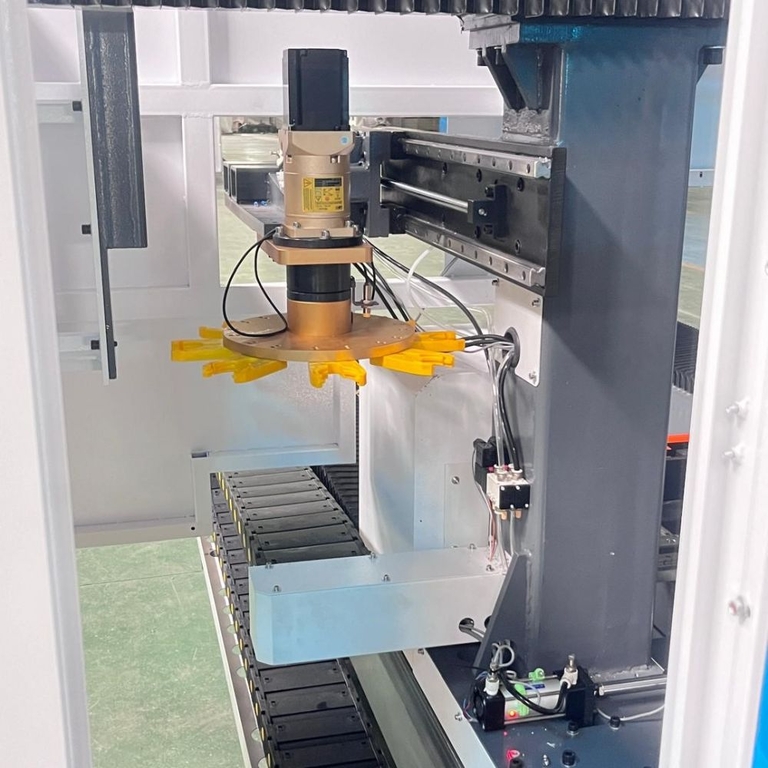

• Станок оснащен итальянским шпинделем с автоматической сменой инструмента мощностью 12 кВт, обеспечивающим автоматическую смену инструмента;
• Блок хранения файлов конфигурации системы ЧПУ может хранить десятки тысяч различных файлов программ обработки, к которым операторы могут свободно обращаться во время производства, что делает его удобным и быстрым;
• Система ЧПУ обладает такими функциями, как обнаружение неисправностей, восстановление нулевых точек после остановки и восстановление после сбоя питания;
• Корпус станка изготовлен из высококачественной углеродистой стали, сваренной с термическим старением и прецизионной обработкой.
Рекомендации
• LM4-CNC-7000 подходит для производств, где требуется высокоточная и многосторонняя обработка профилей из легких металлов. Отличное решение для изготовления окон, дверей, фасадных систем и других конструкций, где важно сочетание точности и скорости работы.
Стандартная комплектация:
- Система управления:Тайвань, Syntec
- Главный шпиндель:Италия, Olispeedмощностью 12 кВт с функцией нарезания резьбы
- Серводвигатель:Япония, Yaskawa
- Электромагнитный клапан:Тайвань, Airtac
- Направляющая:Тайвань
- Автоматический выключатель:Франция, Schneider
- Инвертор:Китай
- Шариковый винт:Тайвань
Технические характеристики LM4-CNC-7000
| Характеристика | Значение |
|---|---|

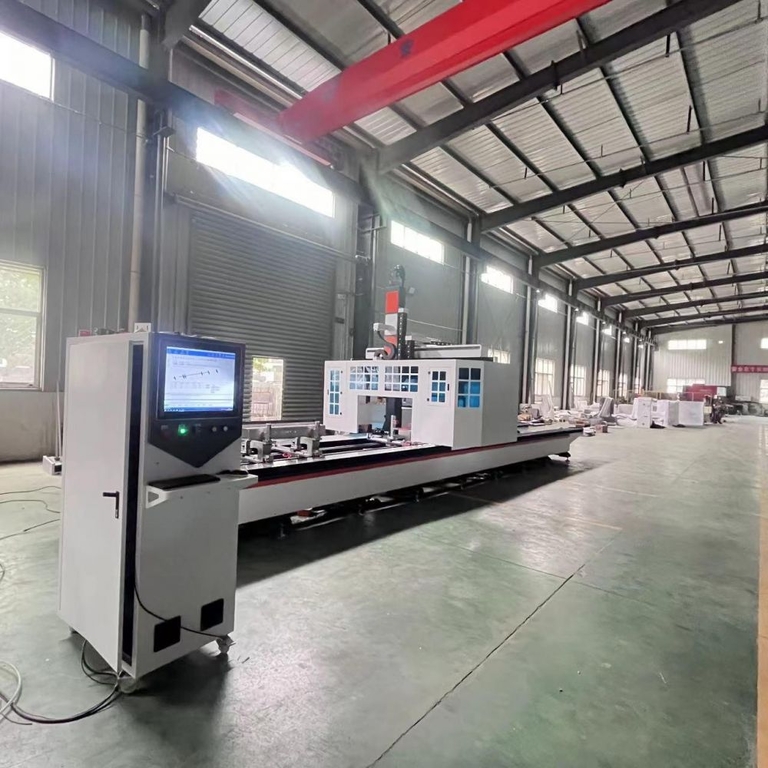

| Панель управления | TouchScreen 10" |
| Система чпу | Taiwan Syntec |
| Производитель | Китай |
| Код номенклатуры | КА-00072349 |
| Страна-производитель | КНР |
| Оси | 4 |
| Максимальная длина заготовки, мм | 7000 |
| Угол наклона стола, ° | 90° |
| Двигатель | Китай / Италия |
| Ширина профиля макс. - мин. | 200 |
| Высота профиля макс. - мин. | 200 |
| Максимальная ширина заготовки, мм | 500 |
| Ход по оси х, мм | 7000 |
| Ход по оси y, мм | 600 |
| Ход по оси z, мм | 500 |
| Скорость перемещения оси x/y/z, м/мин | 7 / 4.8 / 2 |
| Частота вращения шпинделя, об/мин | 24000 |
| Тип охлаждения шпинделя | воздушное |
| Тип держателя инструмента | ISO30 ER32 |
| Мощность двигателя шпинделя, квт | 12 |

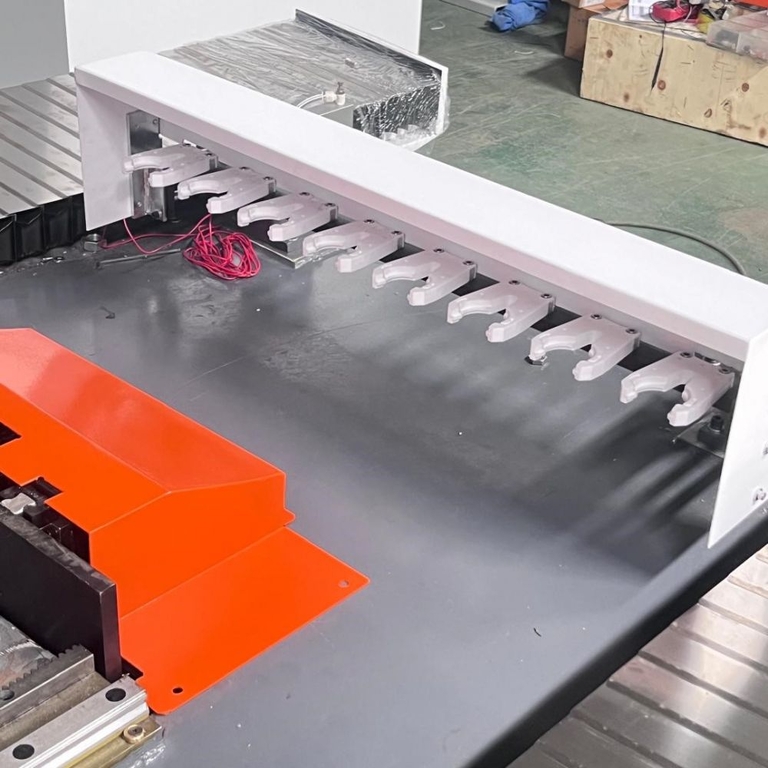

| Количество инструмента, шт | 8 + 8 |
| Время смены инструмента, сек | 2.5 |
| Максимальная длина инструмента, мм | 100 |
| Точность позиционирования, мм | 0.05 |
| Точность повторного позиционирования, мм | 0.02 |
| Электропитание, в/гц | 380/50 |
| Давление воздуха, бар | 6 ~ 8 |
| Мощность двигателя, квт | 9.5 |
| Мощность двигателя s1, квт | 2 |
| Мощность двигателя s6, квт | 3.5 |
| Мощность сервомоторов x, y, z, квт | 2.2 / 2.2 / 2.2 |
| Общая потребляемая мощность, квт | 20 |
| Длина, мм | 10000 |
| Ширина, мм | 2230 |
| Высота, мм | 3060 |
| Вес, кг | 5700 |
