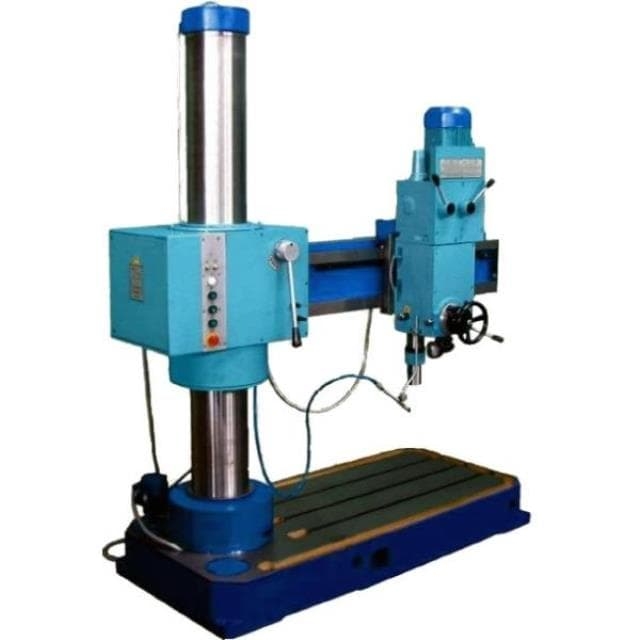

Радиально-сверлильный станок 2К522
Артикул: ros2К522
Радиально-сверлильный станок 2К522
Описание товара
Радиально-сверлильный станок 2К522 - это высокоточное оборудование, предназначенное для сверления отверстий в различных материалах. Этот станок отличается надежностью, точностью и высокой производительностью, что делает его идеальным выбором для промышленных предприятий.
Преимущества
- Высокая точность сверления
- Надежность и долговечность
- Простота в эксплуатации
- Регулируемая скорость вращения шпинделя
- Широкий диапазон рабочих возможностей
Особенности
- Мощность двигателя: 3 кВт
- Диаметр сверлильного шпинделя: от 10 до 40 мм
- Максимальный диаметр сверления: 50 мм
- Радиус сверления: 1000 мм
Назначение
Радиально-сверлильный станок 2К522 применяется для сверления отверстий различной формы и размера в металлических и неметаллических изделиях. Он может использоваться в автомобильной, машиностроительной, а также в других отраслях промышленности.
Сферы применения
- Машиностроение
- Автомобильная промышленность
- Строительство
- Энергетика
Радиально-сверлильный станок 2К522 предназначен для обработки отверстий в средних и крупных деталях. Наиболее эффективно станок 2К522 может быть использован при обработке отверстий, расположенных под углами в разных плоскостях крупногабаритных деталей в инструментальных, ремонтных, экспериментальных, сборочных и производственных цехах, а также в ремонтных мастерских и ремонтных базах на судах.
Описание радиально-сверлильного станка 2к522
- Можно обрабатывать отверстия ниже уровня пола, а также отверстия с горизонтальной осью, расположенные вблизи от пола, вести обработку отверстий в ограниченном пространстве.
- Станок 2К522 состоит из следующих основных узлов: плиты, колонны, корпуса, рукава. сверлильной головки. устройства охлаждения и электрооборудования.
Колонна крепится к плите неподвижно. - Корпус по колонне перемещается во втулках скольжения, поворот корпуса на колонне осуществляется в подшипниках качения. В корпусе расположены механизмы подъема рукава (ручной и механизированный), поворота рукава вокруг его горизонтальной оси, зажима корпуса на колонне и шкаф электрооборудования.
- Рукав представляет собой сварную жесткую конструкцию со стальными калеными направляющими.
- Сверлильная головка перемещается по направляющим рукава на опорах качения и состоит из следующих узлов: каретки, механизма поворота сверлильной головки вокруг ее горизонтальной оси, электропривода и коробки скоростей, шпинделя и механизма подачи шпинделя, предохраняющих устройств по крутящему моменту и осевой силе.
- При необходимости обработки отверстий в ограниченном пространстве имеется возможность устанавливать сверлильную головку непосредственно на корпус (без рукава), сохраняя при этом ее поворот вокруг горизонтальной оси.
- Плита при этом может сниматься, а колонна станка крепится по месту.
- Обработку мелких деталей рекомендуется производить на коробччатом столе, установленном на плите станка.
- Для обработки крупногабаритных деталей вне рабочей поверхности плиты станок должен быть выставлен по уровню с помощью винтовых опор.
- Обслуживание станка не требует высокой квалификации.
- Все органы управления станком расположены в удобной для оператора зоне и имеют соответствующие символы и надписи. Усилия на маховиках рукоятках управления незначительные.
Технические характеристики радиально-сверлильного станка 2к522
| Диаметр сверления в стали | 32 мм |
| Диаметр сверления в чугуне | 36 мм |
| Диаметр нарезаемой резьбы в стали | М24 |
| Вылет шпинделя | 800...300 мм |
| Расстояние от торца шпинделя до плиты | 960...220 мм |
| Расстояние от оси шпинделя до пола при его горизонтальном положении | 1450...550 мм |
| Ход шпинделя | 250 мм |
| Суммарный угол поворота рукава | 360 |
| Суммарный угол поворота сверлильной головки | 360 |
| Конусное отверстие шпинделя | Морзе 4 |
| Размеры съемного коробчатого стола | 500х360х400 мм |
| Размеры рабочей поверхности плиты | 800х630 мм |
| Размеры т-образных пазов | 18 мм |
| Количество скоростей шпинделя | 12 |
| Частоты вращения шпинделя | 45...63...90, 125...180...250, 355...500...710, 1000...1400...2000 мин-1 |
| Количество подач | 4 |
| Величина подач | 0,056...1, 0,18...0,32, мм/об. |
| Производительность электронасоса устройства охлаждения | 25 л/мин |
| Мощность главного привода | 1,5 кВт |
| Габаритные размеры | 1480х940х1990 мм |
| Масса 2К522 | 950 кг |
Комплектация
- Станок 2К522
- переходные втулки с конусом Морзе,
- сверлильный патрон,
- ключи и рукоятка поворота рукава и сверлильной головки,
- шприц для смазки узлов станка 2К522.
- Инструкция по эксплуатации,
- Упасовка.
Дополнительная комплектация
- Тиски,
- Коробчатый стол.
